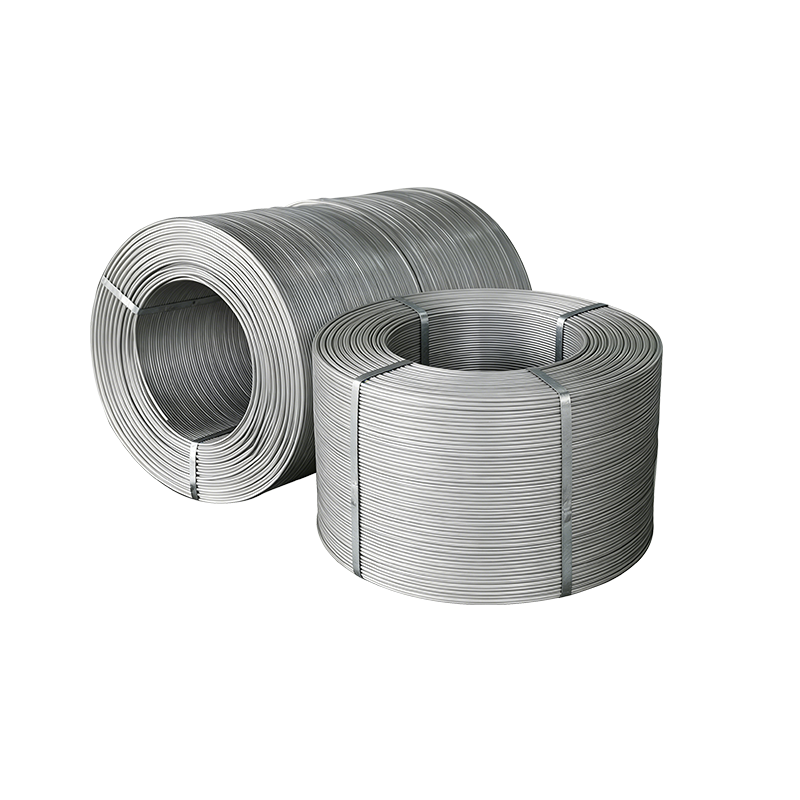

El caso de Alambre de aluminio En todas las aplicaciones industriales
El alambre de aluminio se ha expandido mucho más allá de sus orígenes en la transmisión de energía aérea para convertirse en un material crítico en la electrónica, la automoción, la industria aeroespacial, la construcción y la fabricación industrial. La combinación de baja densidad (2,70 g/cm³ versus 8,96 g/cm³ del cobre), conductividad eléctrica competitiva en secciones transversales equivalentes y una estructura de costos que rastrea aproximadamente un tercio del cobre por kilogramo ha hecho que el alambre de aluminio sea la opción predeterminada siempre que el peso, el costo o ambos sean limitaciones de diseño. Para una capacidad de transporte de corriente dada, un conductor de aluminio requiere aproximadamente 1,6 veces el área de la sección transversal del cobre, pero el conductor resultante aún pesa aproximadamente la mitad, una compensación que es favorable en la mayoría de las aplicaciones de largo plazo y sensibles al peso.
Lo que ha cambiado en las últimas décadas es la sofisticación de la ingeniería aplicada a la producción de alambre de aluminio. Los primeros cableados de aluminio obtuvieron una mala reputación de confiabilidad en instalaciones eléctricas residenciales debido a hardware de terminación incompatible y poca comprensión del comportamiento de expansión térmica en las conexiones. Las aplicaciones modernas de alambre de aluminio abordan estos problemas mediante la selección de aleaciones, el tratamiento de superficies y la ingeniería de conectores, cambiando la conversación desde si el alambre de aluminio es adecuado a qué grado y configuración son óptimos para un caso de uso específico. La gama de productos de alambre de aluminio disponibles ahora abarca desde grados 5N de pureza ultra alta para unión de semiconductores hasta alambre de aleación 7xxx de alta resistencia para ensambles de cables estructurales aeroespaciales, con docenas de puntos de especificación intermedios.
Clasificación de cables por serie de aleaciones y lo que ofrece cada grado
El sistema de designación de aleaciones de la Asociación del Aluminio organiza las aleaciones de aluminio forjado en series definidas por el elemento de aleación primario, y cada serie produce una combinación distinta de propiedades mecánicas y eléctricas relevantes para las aplicaciones de cables.
| Serie de aleación | Elemento de aleación primaria | Resistencia a la tracción típica | Conductividad (% IACS) | Aplicaciones clave de cables |
|---|---|---|---|---|
| 1xxx | Ninguno (≥99% Al) | 60–185 MPa | 61–64% | Conductores eléctricos, transformadores, cables de unión. |
| 4xxx | Silicio (Si) | 140-190 MPa | 30–40% | Relleno para soldadura (ER4043, ER4047), soldadura fuerte |
| 5xxx | Magnesio (Mg) | 190–310 MPa | 27-35% | Relleno para soldadura (ER5356), marino, estructural |
| 6xxx | Silicio de magnesio | 200–310 MPa | 52–58% | Conductores aéreos (6201), cableado automotriz. |
| 7xxx | Zinc (Zn) | 400–570 MPa | 35–45% | Cable estructural aeroespacial, aplicaciones de alta carga |
La relación inversa entre resistencia y conductividad es el equilibrio central en la especificación del alambre de aluminio. La serie 1xxx maximiza la conductividad a expensas de la resistencia mecánica; la serie 7xxx invierte esta prioridad. La serie 6xxx ocupa el punto medio comercialmente más significativo — suficiente resistencia para aplicaciones de conductores estructurales combinada con una conductividad lo suficientemente alta para el uso de transmisión de energía, razón por la cual la aleación 6201-T81 se ha convertido en el estándar para las líneas aéreas de conductores totalmente de aleación de aluminio (AAAC) a nivel mundial.
Alambre de soldadura de aluminio: selección de relleno, coincidencia de procesos y modos de falla comunes
El alambre de soldadura de aluminio funciona como relleno estructural y modificador metalúrgico del baño de soldadura; su composición determina no solo la resistencia del metal depositado, sino también la susceptibilidad al agrietamiento durante la solidificación, la resistencia a la corrosión en servicio y la compatibilidad con tratamientos posteriores a la soldadura, como el anodizado o el tratamiento térmico. Las dos familias de rellenos dominantes cubren la mayoría de las necesidades industriales: Rellenos 4xxx (Al-Si) ofrecen una fluidez excelente, un riesgo bajo de agrietamiento por contracción por solidificación y un comportamiento de arco estable, lo que convierte al ER4043 en la opción predeterminada de uso general para metales base 6xxx. Rellenos 5xxx (Al-Mg) (principalmente ER5356 y ER5183) ofrecen una mayor resistencia a las uniones soldadas (hasta 290 MPa) y un rendimiento superior en ambientes de agua salada, a costa de una sensibilidad de porosidad ligeramente mayor y una tendencia al agrietamiento por corrosión bajo tensión si se usan con ciertas aleaciones base con alto contenido de magnesio en condiciones sensibilizadas.
La porosidad es el problema de calidad más frecuente en la soldadura de aluminio y el estado del alambre de relleno es una de sus principales fuentes. La capa de óxido natural del aluminio es hidroscópica: absorbe la humedad atmosférica y esa humedad libera hidrógeno en el baño de soldadura durante la solidificación. El alambre almacenado en envases abiertos en ambientes húmedos del taller acumula humedad en su superficie en cuestión de horas. El secado en horno previo al uso a 70–80 °C durante una o dos horas es una práctica correctiva estándar, aunque la solución más confiable es el empaque herméticamente sellado que se mantiene hasta el punto de uso. La limpieza de la superficie del alambre, específicamente la ausencia de lubricante residual para trefilado y el espesor mínimo de la capa de óxido, es una variable de fabricación que determina la carga de hidrógeno que el soldador debe manejar incluso antes de que comience el arco.
La compatibilidad del sistema de alimentación es un desafío práctico recurrente. El alambre de soldadura de aluminio es considerablemente más blando que el alambre de acero en diámetros equivalentes, y los sistemas MIG estándar configurados en acero (rodillos impulsores con ranura en V, revestimientos optimizados para acero) deforman el alambre, provocando que los pájaros formen nidos y una alimentación errática que produce perfiles de cordón inconsistentes. Las respuestas de hardware establecidas son rodillos impulsores con ranura en U o moleteados, conductos cortos revestidos de teflón y configuraciones de antorcha push-pull. Para celdas de soldadura robóticas y automatizadas donde la consistencia de la alimentación gobierna directamente la repetibilidad del cordón, la tolerancia del diámetro del alambre (normalmente especificada en ±0,01 mm o más estricta) se convierte en una variable de adquisición crítica junto con la composición química.
Templado, condición de la superficie y variables de producción que determinan la usabilidad del alambre
La designación del temple (la serie H para alambre endurecido por deformación, O para alambre completamente recocido, serie T para aleaciones tratadas térmicamente) comunica el rango de propiedades mecánicas, pero no la ruta del proceso que lo produjo. Dos bobinas con designaciones de temple idénticas pueden diferir significativamente en la distribución de la tensión residual, la uniformidad del tamaño del grano y el espesor del óxido de la superficie dependiendo de si los ciclos de recocido intermedios se aplicaron correctamente, si se controló la atmósfera del horno y si se optimizaron la velocidad de estirado y la lubricación para la aleación. Estas diferencias se manifiestan como una variación de propiedades a lo largo de la longitud de la bobina, un problema que sólo se vuelve visible durante el procesamiento posterior cuando una sección de cable se comporta de manera inconsistente con otra.
La condición de la superficie afecta múltiples resultados aguas abajo simultáneamente. Para aplicaciones de alambre de unión, el espesor y la uniformidad de la capa de óxido determinan la cinética de formación de la unión y la confiabilidad de la unión bajo ciclos térmicos. Para soldar alambre de relleno, los residuos de lubricante de la superficie contribuyen directamente a la porosidad de la soldadura. En el caso del alambre utilizado en ensamblajes visibles o componentes anodizados, los rayones superficiales y las marcas de matriz del proceso de trefilado afectan la apariencia final. Inspección de superficies en línea mediante sistemas ópticos o de corrientes parásitas durante el proceso de trefilado detecta estos defectos antes de que lleguen a la bobina terminada, una capacidad que distingue a los fabricantes con monitoreo de calidad automatizado de aquellos que dependen únicamente del muestreo al final de la línea. Especificar el alambre por clase de calidad de superficie, no solo por tolerancias dimensionales y químicas, es una práctica que reduce la carga de inspección entrante y la variación del proceso posterior para los compradores de gran volumen.
Impulsores de la demanda emergente: plataformas de vehículos eléctricos, energías renovables y presiones para reducir el peso
Tres tendencias tecnológicas convergentes están remodelando la demanda de alambre de aluminio de manera que impulsarán la evolución de las especificaciones durante el resto de la década. El desarrollo de plataformas de vehículos eléctricos es el más inmediato. A medida que los OEM reemplazan los segmentos de mazos de cables de cobre con equivalentes de aluminio para reducir el peso del vehículo (una reducción de masa del 40 al 50 % para una capacidad de corriente equivalente en conductores de bus de alto voltaje), la cadena de suministro automotriz está absorbiendo especificaciones de cables que no había calificado previamente: vida útil de ciclo de alta flexión, resistencia a la fatiga por vibración durante 15 años de vida útil de los vehículos y rendimiento de juntas engarzadas en ciclos térmicos de -40 °C a 150 °C. Estos requisitos están impulsando el desarrollo de composiciones de aluminio con microaleaciones (Al-Fe-Cu, Al-Zr) que mejoran el rendimiento ante la fatiga sin la penalización de la conductividad de las aleaciones 6xxx convencionales.
La infraestructura de energía renovable (tanto el cableado de parques solares como los devanados de generadores de turbinas eólicas) representa un crecimiento sostenido del volumen de cables de grado eléctrico 1xxx y 6xxx. Los fabricantes de transformadores que suministran instalaciones solares y eólicas a escala de red están especificando diseños de devanados de mayor eficiencia que requieren tolerancias de resistencia más estrictas y una geometría de sección transversal más consistente que los transformadores de servicios públicos de generaciones anteriores. Las mejoras de las líneas de transmisión aéreas que utilizan conductores de alta temperatura y baja caída (HTLS), que incorporan alambre de aleación de aluminio con una resistencia mejorada a la fluencia a temperaturas operativas elevadas, se están acelerando a medida que los operadores de la red buscan aumentos de capacidad sin la construcción de nuevas torres. Cada una de estas aplicaciones está impulsando a la industria del alambre de aluminio hacia especificaciones más estrictas, mejor documentación y control de procesos más riguroso, elevando el nivel técnico para los proveedores y el nivel mínimo de calidad que los compradores deben esperar.
